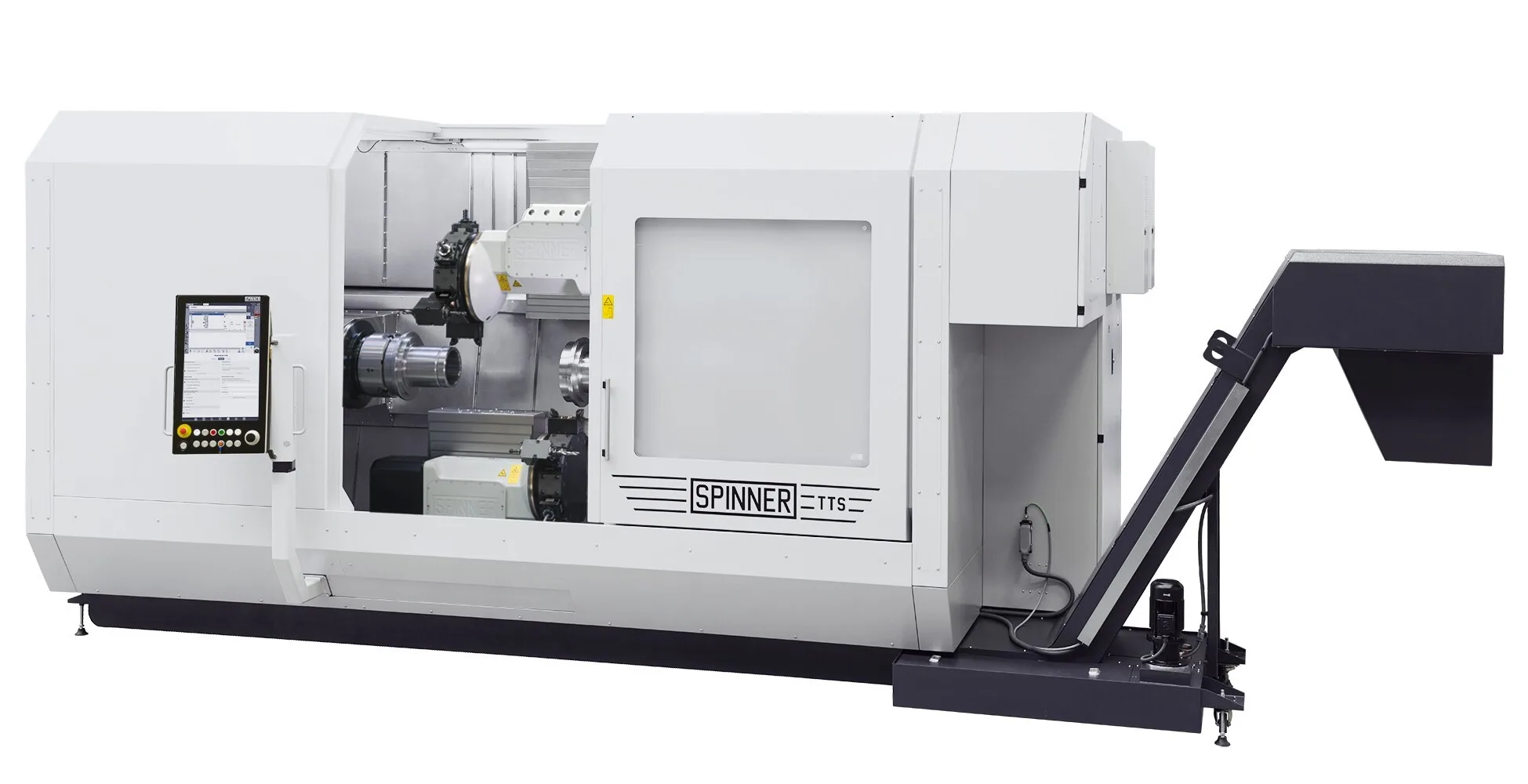

TTS85 – Produktiv simultansvarv för större detaljer

TTS85 är en högproduktiv maskin som kan byggas ut med två, tre eller fyra revolvrar för bearbetning av stångmaterial upp till 85 mm, men även för chuckbearbetning upp till ca 300 mm.

Den 90-gradiga lutande maskinbädden ger fritt spånfall och optimal tillgänglighet för operatören vid processövervakning och verktygsbyten. Arbetsområdet är generöst dimensionerat med 1 500 mm spindelavstånd.

Moderna switchrevolvrar med servodrift och direktdrivna verktyg vid höga varvtal möjliggör korta cykeltider och högpresterande bearbetning, även vid stora chuckoperationer.

Variabel arbetsområdeskonfiguration:

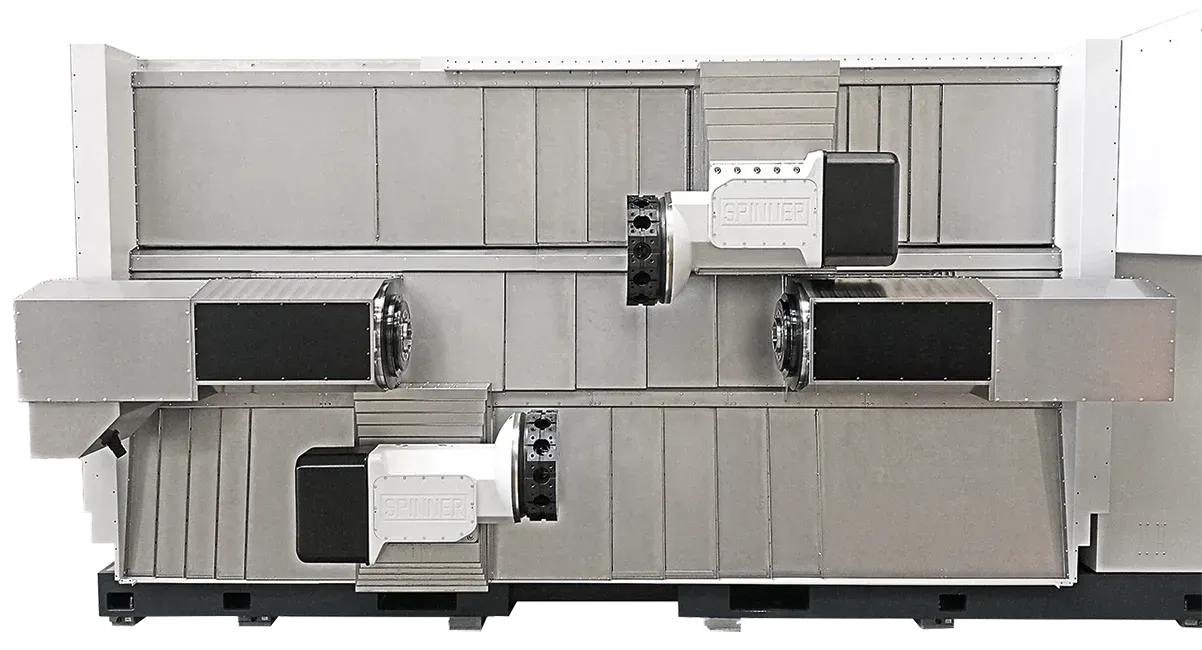

Duplex – Två revolvrar: en uppe till höger och en nere till vänster i arbetsområdet.

Twin – Båda revolvrarna placeras överst, särskilt fördelaktigt vid specialtillämpningar med exempelvis flera lünetter i den nedre delen.

Triplex – Tre oberoende revolvrar med två Y-axlar för högproduktiva applikationer och kraftigt reducerade cykeltider.

Quadrex – FYRA oberoende revolvrar med två Y-axlar som sätter nya standarder i produktivitet med upp till fyra samtidiga skäreggar vid stångbearbetning eller stor chuckbearbetning upp till ca 300 mm i diameter.

Flexibel lynett för precisionsbearbetning:

Som en unik egenskap i denna serie kan en lynett placeras på en korsslid i arbetsområdets nedre del. Den monteras på X/Z-sliden istället för en revolver och kan därmed röra sig i båda axlarna. Lynetten kan följa bearbetningen i längsriktningen (Z) samt justeras i tvärriktningen (X), och kan även köras till en parkeringsposition under spindeln för fritt spånfall. Det går att placera en lynett till vänster under huvudspindeln, spegelvänt till höger, eller använda två lynetter. En CNC-dubbdocka finns även tillgänglig istället för motspindel.

TTS85 erbjuder:

• Fritt spånfall
• 85 mm stångkapacitet vid höga varvtal
• Moderna vattenkylda motorspindlar
• CNC-styrd dubbdocka eller motspindel
• Identisk motspindel med samma effekt möjlig
• Upp till två Y-axlar med ±100 mm slaglängd
• Dynamisk servorevolver
• Fritt rörliga lynetter på X/Z-slidar
• Toppmoderna styrsystem från Siemens eller Fanuc
• Automationslösningar tillgängliga
